Profil typu U do balustrad całoszklanych 5000 mm – mocowanie boczne

A04.KE120.500.20

Profile komorowe typu U do balustrad całoszklanych z serii KE 120 zostały opracowane i skonstruowanie zgodnie z zaleceniami i wymaganiami architektów. Mocowane bocznie, świetnie sprawdzają się zarówno w przestrzeniach mieszkalnych, jak i większych projektach, typu hotele i centra handlowe.

  • długość profilu: 5000 mm,
  • szerokość: 60 mm,
  • wysokość: 160 mm,
  • mocowanie: boczne,
  • system: płaski,
  • anoda: matowa
  • zakres grubości szkła: od 12 do 21,52 mm.

Stop aluminium EN AW 6063. Wyniki przemieszczenia dla profilu o długości podstawy 1 m, przy obciążeniu poziomym poniżej 500 kg (5000 nt), od podstawy do najwyższego punktu profilu.

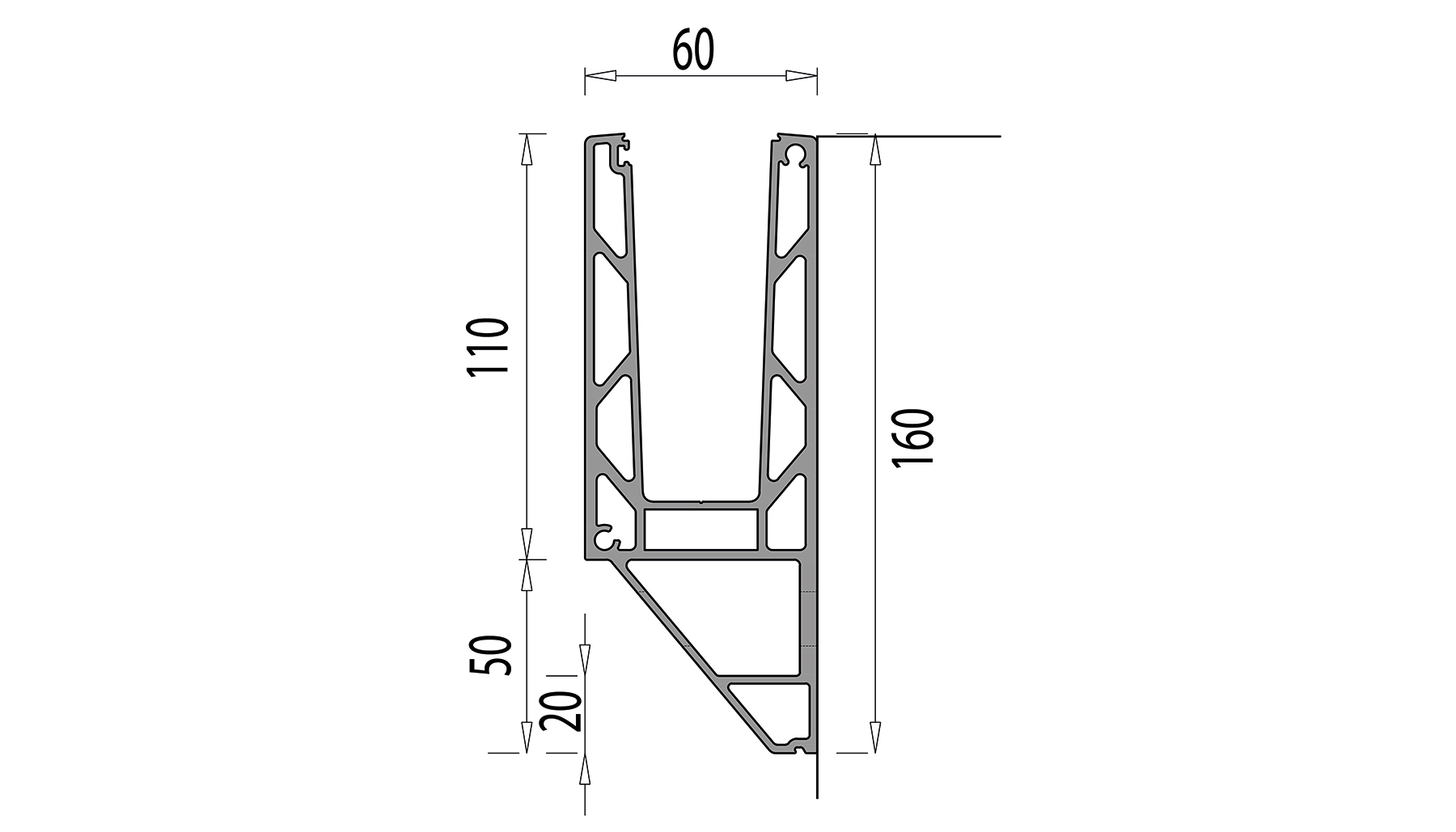

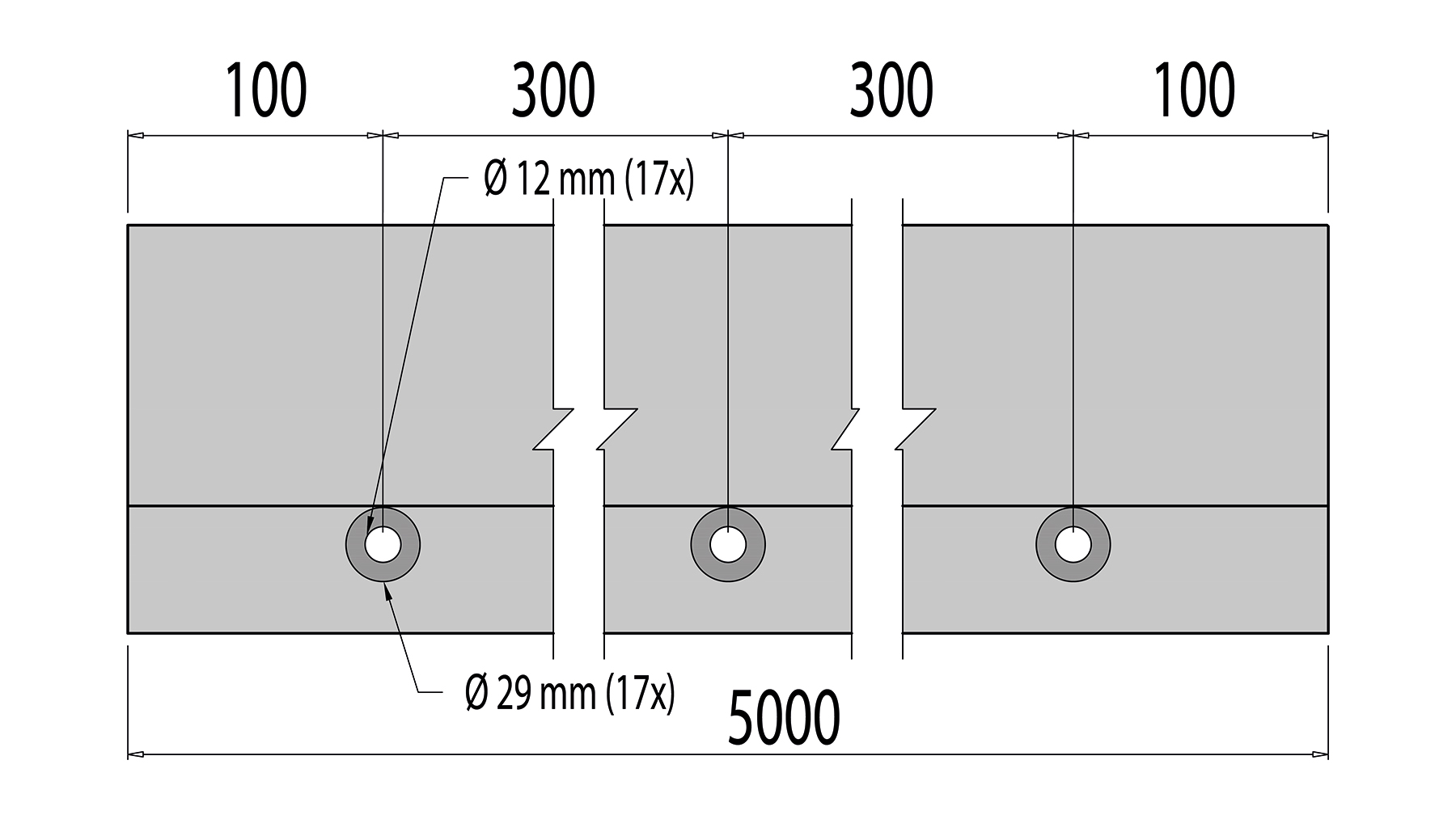

Rysunek techniczny

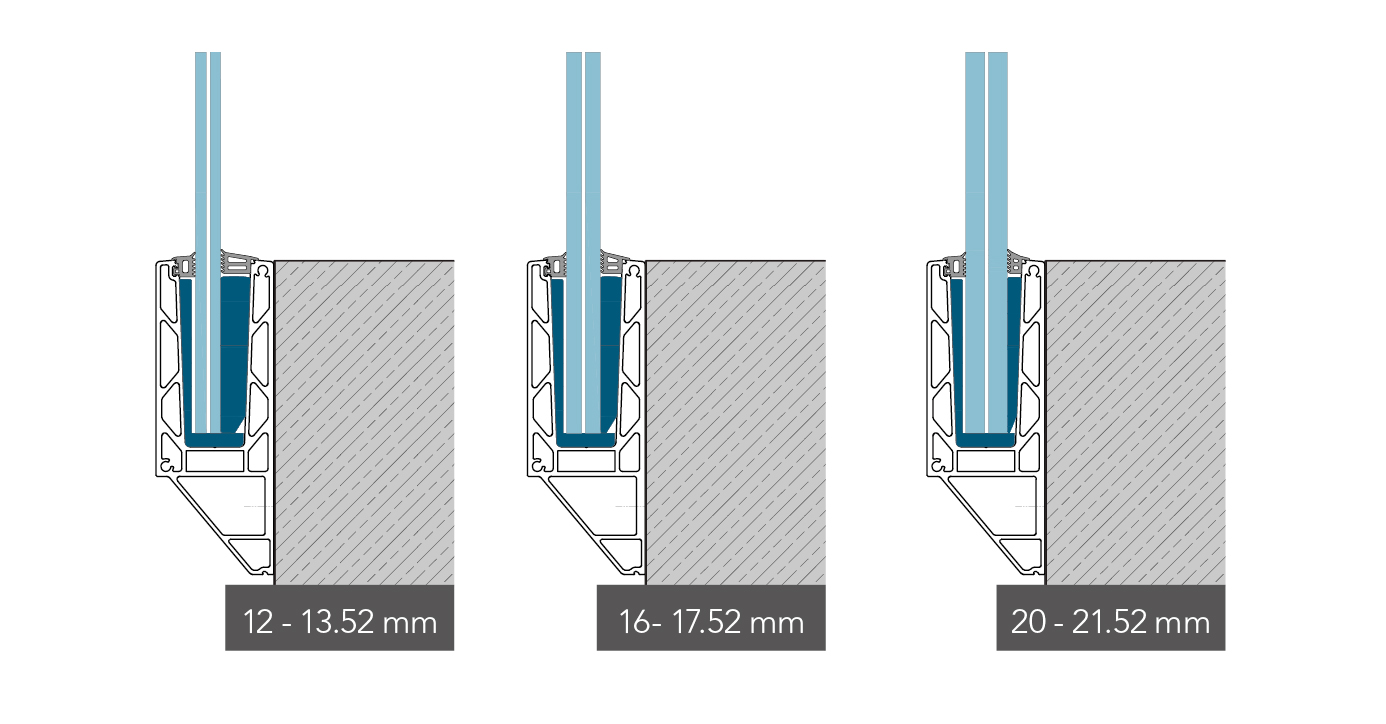

System mocowania GLASSMOVE

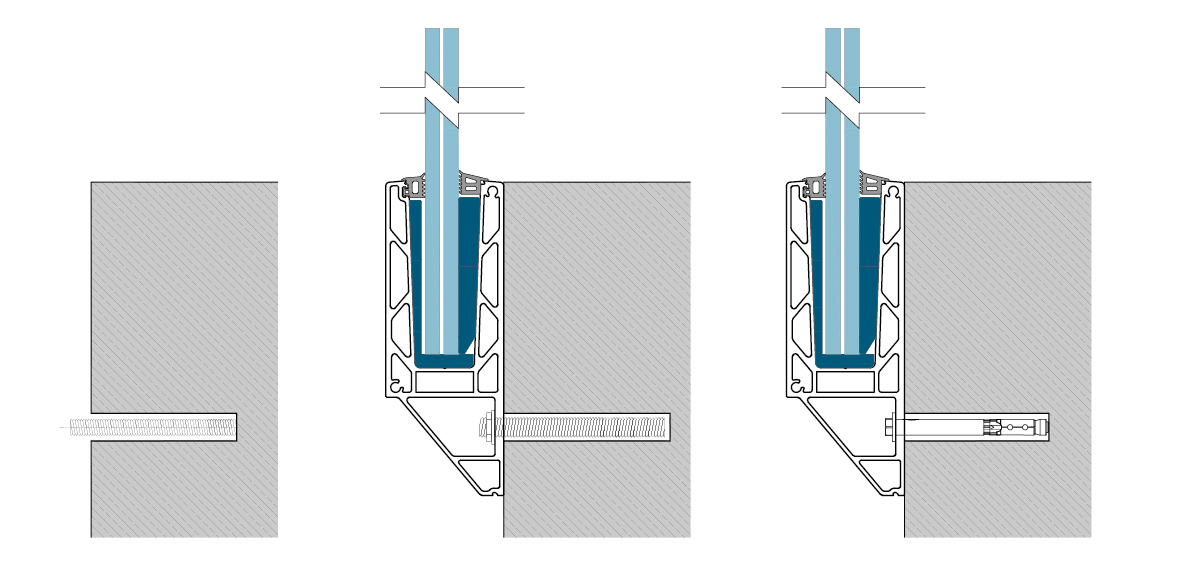

Sposób kotwienia

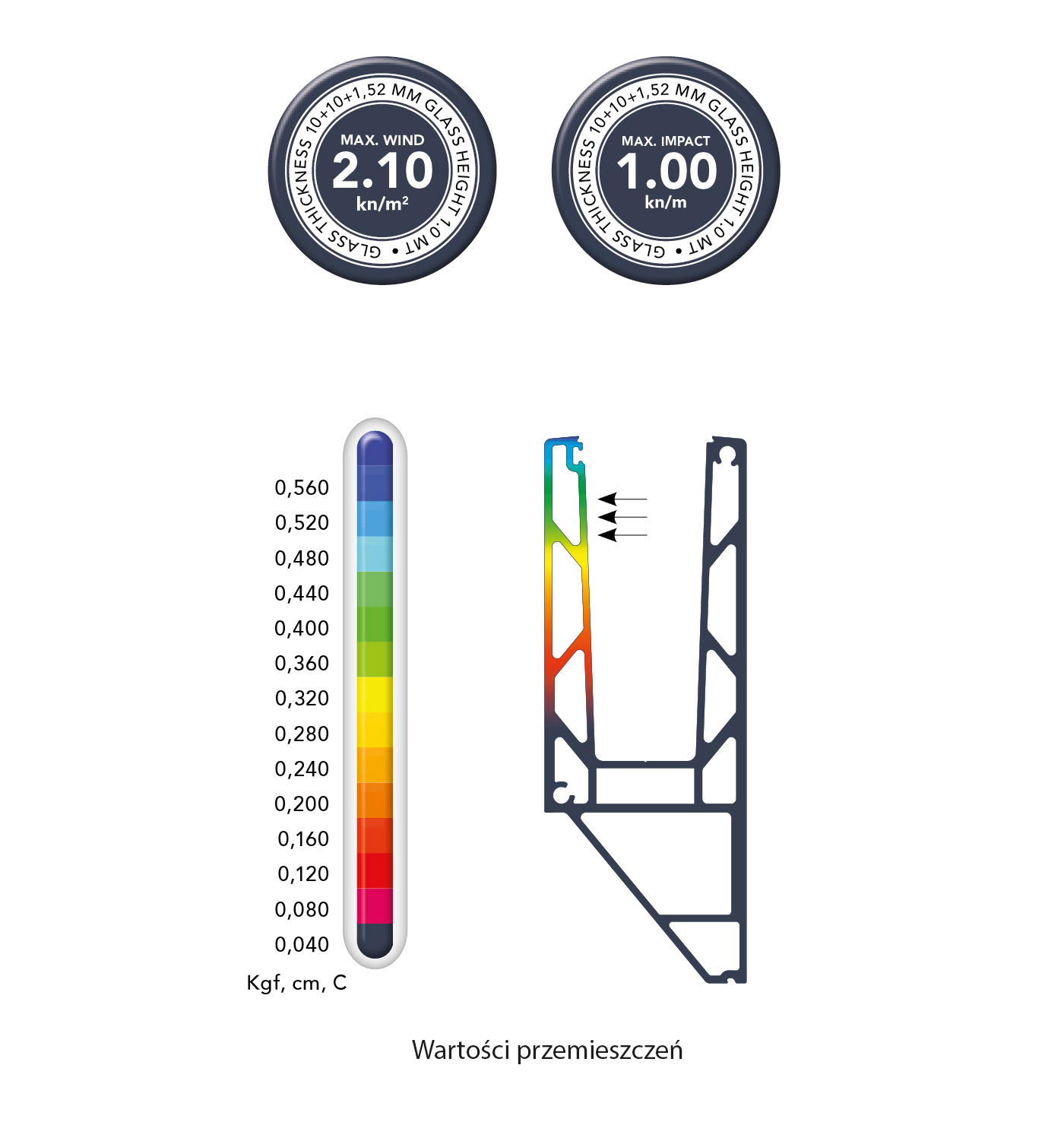

Maksymalne wyniki dotyczące obciążenia wiatrem i uderzeniem

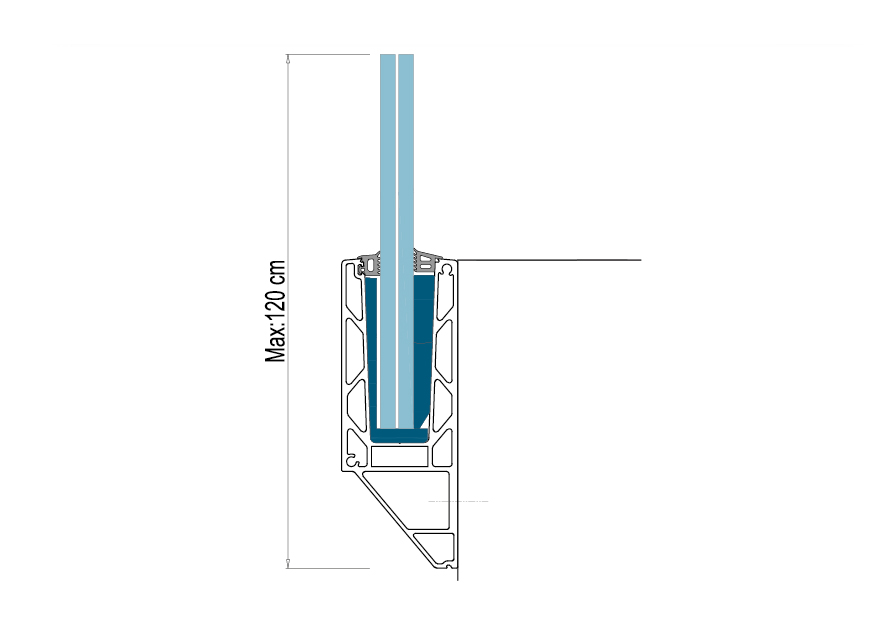

Maksymalna wysokość

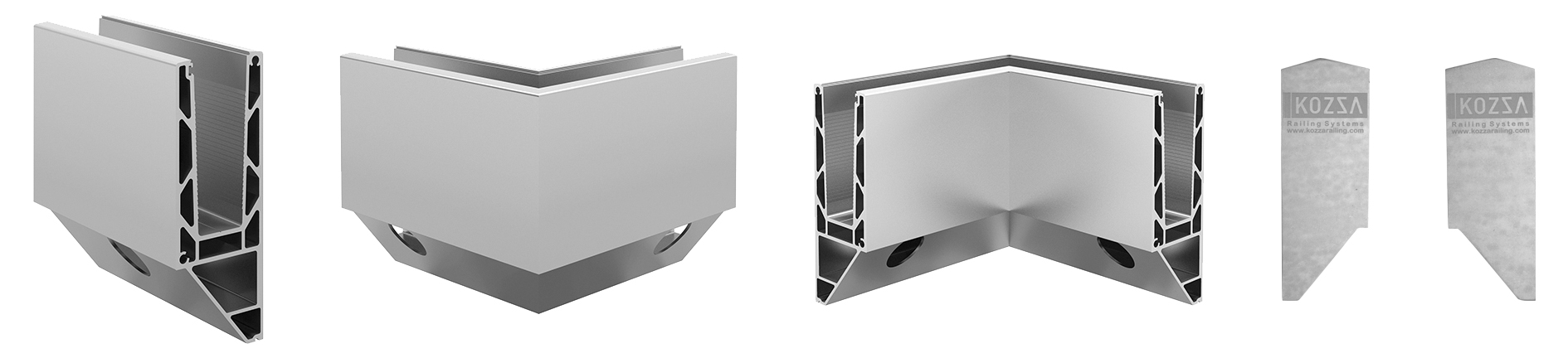

Profile narożne i zaślepki
