Seria KF 1000

Profil typu U z systemem odprowadzania wody do balustrad całoszklanych 5000 mm

A04.KF1000.500.20

KF 1000
Instrukcja montażu
Wideo instrukcja
Certyfikaty
Elementy systemu
Do pobrania

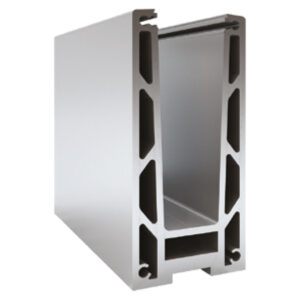

Profil typu U z systemem odprowadzania wody do balustrad całoszklanych 5000 mm



A04.KF1000.500.20

profil A04.KF1000.500.20
  • długość profilu: 5000 mm,
  • szerokość: 62 mm,
  • wysokość: 130 mm
  • mocowanie: od góry
  • system: płaski,
  • anoda: matowa,
  • zakres grubości szkła: 12 – 21,52 mm,
  • stop aluminium: EN AW 6063.
Profil U narożny balustrady całoszklanej 90°



A04.KF1000.100.20
  • kąt: 90°,
  • długość: 197 mm,
  • szerokość: 197 mm,
  • wysokość: 130 mm,
  • mocowanie: od góry,
  • materiał: aluminium,
  • system: płaski,
  • zakres grubości szkła: 12 – 21,52 mm,
  • anoda: matowa.

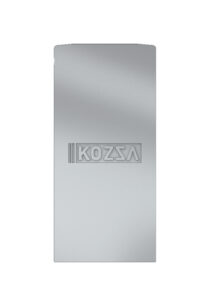

Zaślepka boczna prawa/lewa do profili balustrad typu U



A04.KF1000.120.20
  • mocowanie profilu: od góry
  • rodzaj zaślepki: boczna, prawa/lewa,
  • przeznaczenie: seria KF 1000,
  • szerokość: 62,
  • wysokość: 130,
  • materiał: aluminium,
  • system: płaski,
  • anoda: matowa.
Zestaw montażowy do 5 m profili aluminiowych typu U/L

Zestaw służy do prawidłowego montażu szyby o grubości od 12 do 21,52 mm w 5-metrowym profilu aluminiowym. System montażowy umożliwia stabilizację tafli szklanej. Montaż odbywa się w sposób szybki i łatwy – szkło jest ustabilizowane pod kątem 90°. Komplet składa się z elementów Glassmove oraz gumowych uszczelek – umożliwiających montaż na długości 5 m.

Zawartość zestawu:

  • gumowe uszczelki – przednia i tylna,
  • elementy montażowe Glassmove
Grubość szyby Kolor Index
12-13,52 mm czerwony A04.GM012.5000
16-17,52 mm niebieski A04.GM016.5000
20-21,52 mm zielony A04.GM020.5000
